SODECAM propose des canons de guidage pour tous types de machines outils (traditionnelles et CN).
Les canons de guidages sont utilisés pour le guidage et le support des outils de perçage ou d’alésage sur machine-outil traditionnelle ou à commande numérique.
Les canons de guidage magiques peuvent être des canons de guidage standards ou des canons de guidages fabriqués sur-mesure pour des applications aux particulières.
Les canons de guidage ont un alésage en carbure.
Les canons réglables tirés :
Le canon de guidage réglable tiré permet à l’outil d’être tiré à travers le canon de guidage pour assurer un guidage ultra précis.
Les paramètres du canon de guidage tiré peuvent être révisés pour correspondre aux dimensions des pièces à usiner ou aux divers impératifs de précision d’usinage.
Afin d’assurer une durabilité importante lors des phases d’usinage intensives, les canons de guidages réglables tirés sont conçus à partir de matériaux ayant une haute résistance comme le carbure de tungstène ou l’acier trempé.
Un traitement de surface spécifique peut être recommandé pour le canon de guidage réglable afin de réduire les frottements et améliorer les caractéristiques anti-corrosion.
Nous avons créé pour couvrir le parc machine international tant au niveau des machines de décolletage traditionnelles qu’au niveau des machines numériques, un ensemble de 32 références, correspondant chacune à un ou plusieurs fabricants (voir tableau de correspondance).
Pour toutes ces références nous avons défini deux critères principaux qui sont la qualité géométrique et la longueur de guidage.
Qualité géométrique :
- Standard (concentricité à 15 mm 0.015 mm maxi)
- UP (concentricité à 15 mm < 0.005 mm)
Longueur de guidage :
- Standard (suivant alésage voir le tableau)
- Médium (longueur guidage 30 mm)

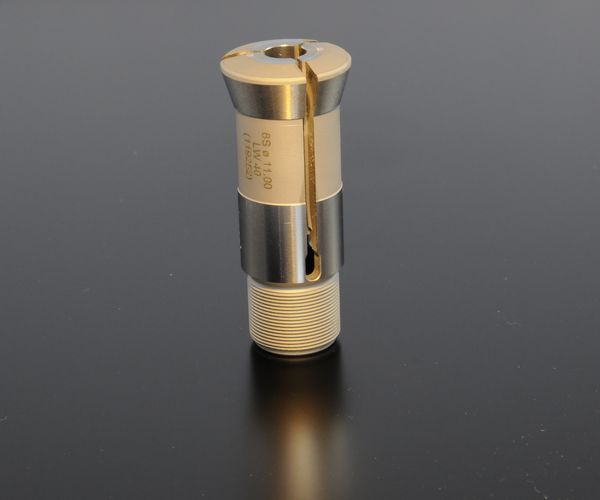

- Long (longueur de guidage 40 mm)
- Extra long (longueur >40 à définir, suivant alésage et référence)

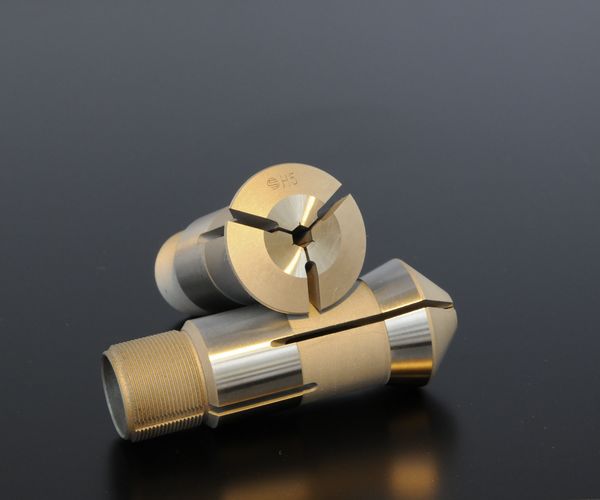

Nous réalisons des canons ronds et de profils (carrés, hexagonaux, profilés suivant plan).
Ces canons peuvent être fabriqués avec des alésages concentriques ou excentrés. Ils sont réalisés avec des alésages en carbure de tungstène, ou en acier trempé pour les diamètres hors capacités.
Sur demande nous pouvons réaliser des traitements de surface permettant de diminuer les risques de grippage.

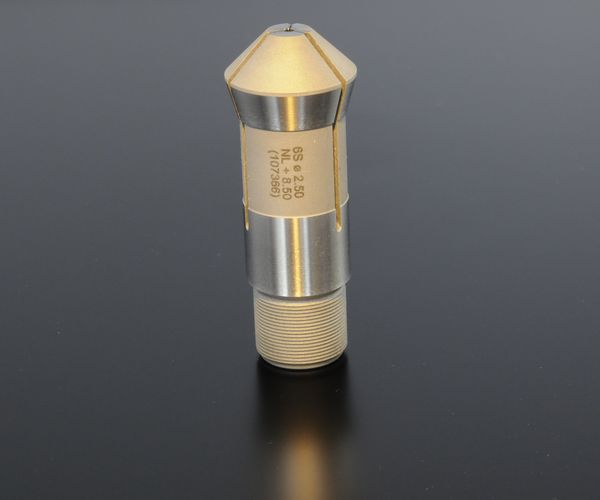

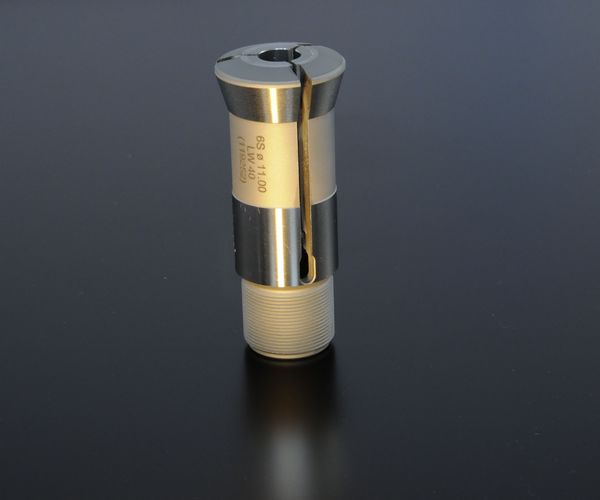

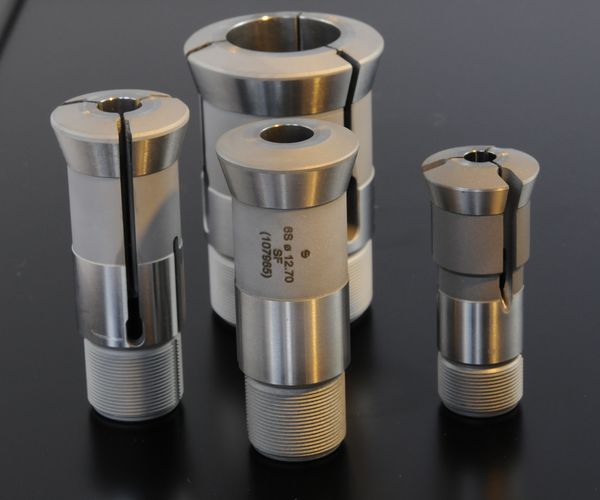

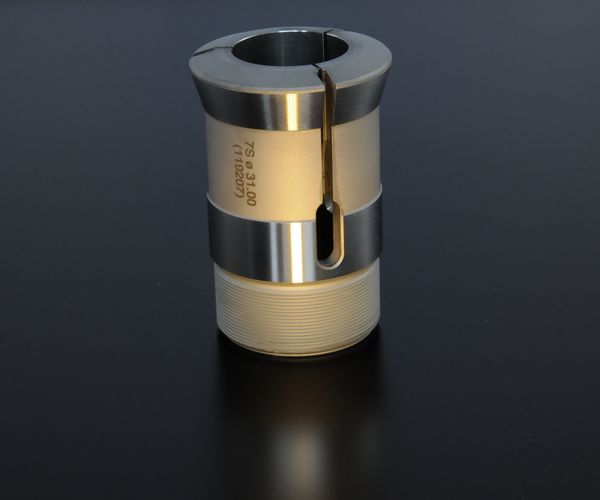

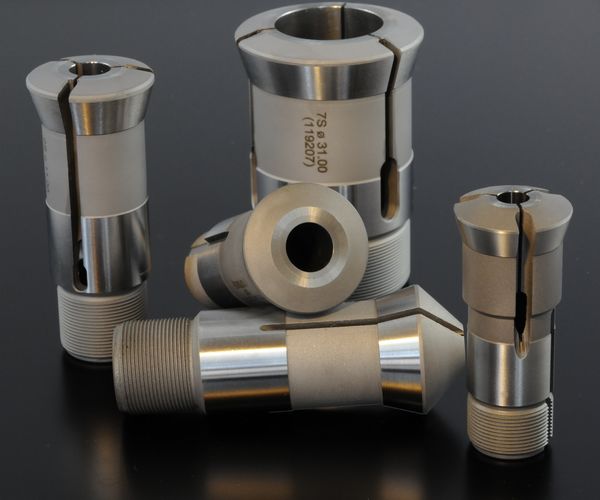

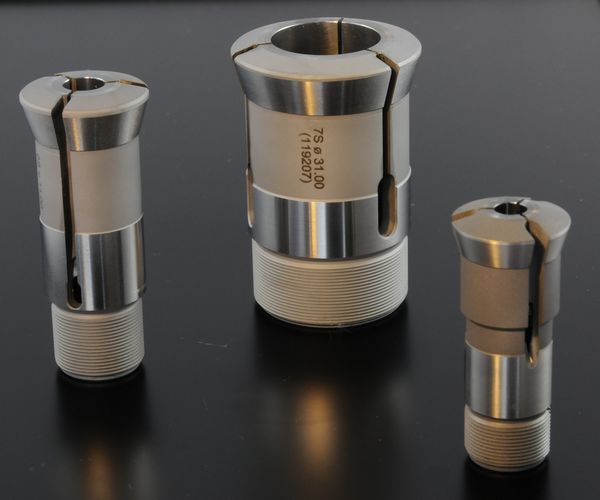

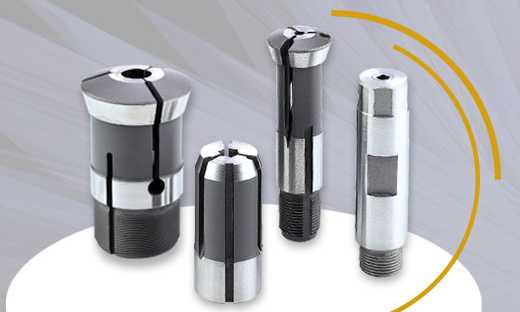

Quelques exemples de canons réglables
Les canons réglables poussés :
Utilisés dans l’usinage, les canons de guidage poussés permettent de guider et de supporter l’outillage d’alésage. Ces canons de guidage sont principalement avantageux pour maintenir un alignement très précis entre l’outil et la pièce à usiner.
Canon de guidage ajustable, le canon de guidage poussé permet de moduler les paramètres de guidage et d’être flexible quant aux spécifications de la pièce à usiner.
En acier trempé ou en carbure, la résistance et la durabilité du canon de guidage poussé permet d’assurer une très haute précision pour des industries exigeantes telles que :
- Canon de guidage poussé pour l’industrie aéronautique,
- Canon de guidage poussé pour le secteur de l’automobile,
- …

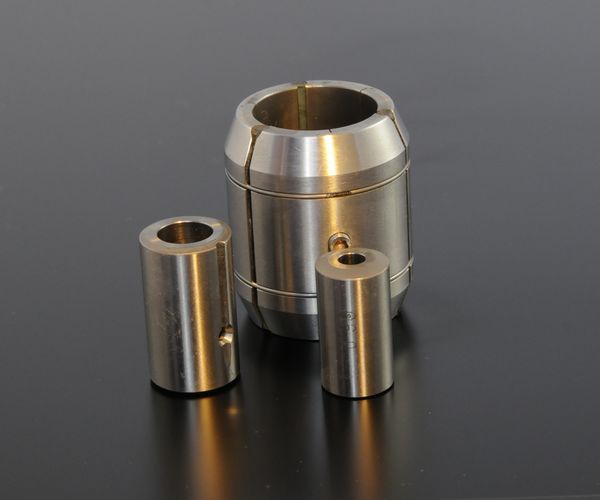

Fabrication sur demande de canons réglables poussés pour machines conventionnelles ou canons trois segments pour machines numériques équipés du dispositif en corps de 28, 33 et 42.
Ces canons sont équipés de joints d’étanchéités au niveau des fentes assurant une bonne élasticité, et une protection contre les copeaux. Ils peuvent être fabriqués en acier, acier avec alésage carbure ou bronze d’usure.
Les canons magiques :
Fabrication sur demandes de tous types de canons magiques d’alésage supérieur à 2 mm.
Nous assurons également pour les différents types de canons réglables ronds des prestations complémentaires comme le dégrippage, le rodage, l’anglage.
Téléchargez la liste des canons de guidage réglable soit par machine, soit par fabricant :
Téléchargez la liste des canons de guidage réglable soit par machine, soit par fabricant :
{{pluginSettings.generalSettings.writing.no_results}}
L’utilisation de nos produits implique le respect des règles de mise en oeuvre des machines outils préconisées par les différents constructeurs.
